Victor HC-7 (JVC)

Země / Country:
Japonsko / Japan
Rok / Year:
1984
Česky / Czech:
Japonský Victor HC-7 je pozoruhodný osmibitový počítač první generace MSX. Výrobce Victor Company of Japan, v zahraničí známý jako JVC, jej podle podrobné japonské chronologie uvedl na trh 7. listopadu 1984 za 84 800 jenů. Reklama na HC-7 vyšla už v prosincovém čísle MSX Magazine roku 1984, zatímco další dobové recenze následovaly v roce 1985. Proto jej dnešní databáze někdy řadí do roku 1985. Pro původní uvedení je však přesvědčivější rok 1984. Za výrazně tvarovanou skříní se ukrýval počítač MSX1 s neobvyklou schopností překrývat počítačovou grafiku přes externí video.
Victor již dříve prodával počítače HC-5 a HC-6. Ty vycházely z konstrukcí hudebně orientovaných počítačů Yamaha řady CX a YIS. HC-7 se od nich lišil vlastní skříní a především vestavěnými funkcemi pro práci s obrazem. V Japonsku nesl značku Victor, zatímco evropské verze používaly známější logo JVC. Obě značky patřily téže společnosti Victor Company of Japan, která měla značné zkušenosti s televizní, zvukovou a videotechnikou. Počítač tak vznikl v prostředí, kde bylo přirozené uvažovat o propojení domácí elektroniky s mikropočítačem.
Technickým základem HC-7 byl standard MSX1, tedy platforma usnadňující kompatibilitu programů a periférií různých výrobců. Pracoval zde procesor Sharp LH0080A kompatibilní se Zilogem Z80A na 3,58 MHz, doplněný 64 KB operační RAM a samostatnými 16 KB videopaměti. Obrazový obvod Texas Instruments TMS9928A poskytoval rozlišení až 256 × 192 bodů, šestnáctibarevnou paletu a hardwarové sprity. V textovém režimu MSX1 bylo možné zobrazovat například 40 × 24 znaků. Zvukový generátor AY-3-8910A nabízel tři tónové kanály a šum. V systémové logice se nacházel také zákaznický obvod Hitachi HD27L019. V tomto ohledu šlo o poctivý, ale jinak standardní MSX1. Skutečná výjimečnost byla jinde.
Nejdůležitější výbavou byl vestavěný obrazový superimposer odpovídající doplňkovému modulu Victor HC-A602S. Samostatný modul si bylo možné pořídit pro starší Victor HC-5, HC-6 nebo HC-60 i některé příbuzné počítače Yamaha. U HC-7 už byl funkční ekvivalent součástí počítače. Superimpose znamená překrytí externího videosignálu počítačovými titulky nebo grafikou. Nejde pouze o přepínání vstupů monitoru. Video z externího zdroje se mohlo zobrazit společně s počítačem vytvořeným písmem a kresbou. Přitom šlo směšovat i zvuk a jeho poměr měnit posuvníkem Balance. HC-7 byl proto zajímavý nejen pro hráče, ale také pro experimenty s titulky a domácím videem.
Takové řešení odpovídalo době, kdy japonské společnosti spojovaly počítače s videorekordéry a dalšími audiovizuálními zařízeními. Victor podporoval rovněž systém VHD, Video High Density, určený pro přehrávání obrazu ze speciálních disků. S vhodným přehrávačem a rozhraním IF-7900 se HC-7 mohl účastnit počítačem řízených videoprojektů. Pro samotné překrývání obrazu bylo klíčové přivedení externího videosignálu do odpovídajících vstupů. Výslednou kompozici bylo možné sledovat a přes výstup Monitor/VTR Record také směrovat k záznamu na videorekordér. Vestavěná technika představovala jeden z nejzajímavějších rozdílů oproti obyčejným domácím MSX.
Další zvláštnost čekala přímo po zapnutí. Japonský HC-7 mohl zobrazit vlastní úvodní menu s přístupem k MSX BASICu, jednoduchému grafickému editoru Tiny Joygraph, nastavení Printer Select pro tisk obrazovky, monitoru strojového kódu a demonstračnímu programu. Tiny Joygraph umožňoval vytvářet jednoduché kresby použitelné i jako překryv videa. Monitor pomáhal při práci s pamětí a strojovým kódem a zahrnoval možnost disassemblování instrukcí. Rozšíření nazývané Victor BASIC poskytovalo příkazy pro zvláštní hardwarové funkce. Příkazy _SUPERON a _SUPEROFF ovládaly překrývání obrazu, _HCMEN otevřel nastavení tiskárny a varianty _HCOPY1 až _HCOPY4 tiskly obrazovku různými způsoby. Tisk hardcopy byl ovšem samostatná funkce a nebyl druhem superponování videa.
Z dnešního pohledu snad nejzáludnějším detailem je konektor RGB-21, označovaný také JP-21. Vypadá úplně stejně jako evropský jednadvacetipinový SCART, ale má jiné elektrické zapojení. Japonský standard stanovila norma EIAJ CPR-1201. Shodou okolností se u obou konektorů červená složka RGB přenáší na pinu 15. Japonský RGB-21 však používá pro zelenou a modrou piny 19 a 20, zatímco evropský SCART je očekává na pinech 11 a 7. Liší se i synchronizační, zvukové a další kontakty. Mechanická shoda tedy neznamená elektrickou kompatibilitu. Správné připojení evropské televize nebo monitoru vyžaduje skutečně přepojený RGB21–SCART kabel se zohledněním příslušných úrovní signálů.
Japonský RGB-21 u HC-7 umožňuje nejen výstup, ale také přivedení externího videa pro překrývání. Pro běžné sledování počítače jsou k dispozici RF televizní výstup a konektor Monitor/VTR Record s kompozitním videem a zvukem. Sestavu konektorů dále tvoří port magnetofonu Data Recorder, paralelní tiskárna kompatibilní s Centronics, dva porty pro joysticky a další ovladače, dva sloty pro programové cartridge a Reset. Součástí skříně je posuvník Balance k vyvážení míchaného zvuku. Tato bohatá výbava dokládá zaměření na práci s různými obrazovými a zvukovými zdroji.
V Evropě se prodávaly odlišné verze JVC HC-7E a ve Velké Británii HC-7GB. Jejich klávesnice byla přizpůsobena místním trhům a pro obraz používaly obvod TMS9929A. U standardních vývozních sestav chyběl charakteristický japonský firmware a funkce překrývání videa nebyly dostupné. Většina dochovaných evropských kusů také nemá kompletní samostatnou elektroniku HC-A602S. Posuvník Balance zmizel a původní Monitor/VTR Record nahradil jednodušší Monitor. Evropské provedení bylo určeno pro síť 220 V, britské pro 240 V. Vývozní modely proto nelze považovat jen za japonský HC-7 s jiným nápisem na krytu. Právě původní japonské provedení je zajímavé svou kompletní audiovizuální koncepcí.
Skříň HC-7 měla přibližné rozměry 382 × 286 × 82 mm a počítač vážil kolem 2,7 kg. Japonský model vyžadoval síť 100 V AC při 50 nebo 60 Hz a jeho příkon činil přibližně 13 W. Za 84 800 jenů nepatřil k nejlevnějším osmibitům, ale nabízel nadstandardní firmware a funkce, které bylo jinak nutné řešit externím příslušenstvím. Původní reklamy i recenze v MSX Magazine z přelomu let 1984 a 1985 dnes připomínají, že domácí počítač mohl sloužit nejen ke hraní a programování, ale také k tvorbě titulků a zpracování videa. Victor HC-7 je proto zajímavým dokladem spojení počítačového a audiovizuálního světa osmdesátých let.
English / Anglicky:
The Japanese Victor HC-7 is an especially interesting first-generation MSX home computer. A detailed Japanese historical chronology records its introduction by Victor Company of Japan, internationally known as JVC, on 7 November 1984, at a price of ¥84,800. An advertisement for the HC-7 appeared in the December 1984 issue of MSX Magazine, while contemporary reviews followed during 1985. This explains why some modern databases give 1985 as the computer's year. The original advertising and Japanese release record support late 1984 for its introduction. Inside the distinctive case was a standard MSX1 with the unusual ability to overlay computer-generated graphics onto an external video picture.
Victor had previously marketed the HC-5 and HC-6. Those machines were related to Yamaha's music-oriented MSX computers from the CX and YIS families. The HC-7 adopted a different case and focused on video processing. In Japan it carried the Victor name, while exports used the more familiar JVC branding. Both names belonged to Victor Company of Japan, a manufacturer already well established in television, audio and video equipment. The idea of integrating a home computer with a video system therefore fitted its broader product range.
The HC-7 followed the MSX1 standard, enabling compatibility with software and peripherals from different manufacturers. It contained a Sharp LH0080A processor compatible with the Zilog Z80A, clocked at 3.58 MHz, supported by 64 KB of main RAM and 16 KB of dedicated video RAM. A Texas Instruments TMS9928A generated pictures up to 256 × 192 pixels, a sixteen-colour palette and hardware sprites. The standard MSX1 text modes included 40 × 24 characters. Sound was provided by an AY-3-8910A programmable generator with three tone channels and noise. A custom Hitachi HD27L019 assisted with system logic. This was capable MSX1 hardware, but not unusually powerful by itself. The real distinction lay elsewhere.
Its most important addition was an internal video superimposer, functionally corresponding to the optional Victor HC-A602S module. That accessory was separately available for the older HC-5, HC-6 and HC-60, as well as certain related Yamaha machines. On the HC-7 the equivalent functionality was already built in. Superimposing means placing computer-created captions or graphics over a live or prerecorded video source. It is more than switching between inputs on a monitor. The video signal from another device could be combined with lettering and drawings produced by the computer. Audio sources could also be mixed, and their balance adjusted using a dedicated slider. This made the HC-7 useful not only for games but also for experimenting with titles and home-video production.
Such features suited a period when Japanese electronics companies were actively connecting computers with videotape recorders and other audiovisual equipment. Victor also supported VHD, or Video High Density, a format for playing video from special discs. With suitable hardware, including the IF-7900 interface and an appropriate VHD player, the HC-7 could participate in computer-controlled video applications. For image overlay, the external picture needed to be supplied to the relevant video inputs. The combined result could then be monitored or routed through the Monitor/VTR Record output for recording on a video recorder. This built-in video hardware was one of the most important differences from an ordinary MSX home computer.
The Japanese HC-7 also offered unusual firmware. At startup it could display a menu providing access to MSX BASIC, the Tiny Joygraph graphics editor, Printer Select for screen hard copies, a machine-code monitor and a demonstration program. Tiny Joygraph allowed simple artwork to be created for use in video overlays. The monitor assisted with memory and machine-code operations, including disassembly. The enhanced Victor BASIC supplied extra commands for its special features. _SUPERON and _SUPEROFF controlled superimposing, _HCMEN opened printer settings, and _HCOPY1 through _HCOPY4 selected different screen-printing modes. Printing a screen hard copy was a separate task and must not be confused with combining external video and computer graphics.
One of the most easily misunderstood details is the RGB-21 connector, also called JP-21. It looks just like the familiar European twenty-one-pin SCART connector, but its electrical pin assignment is quite different. The Japanese standard was defined in EIAJ CPR-1201. Coincidentally, both connector systems use pin 15 for the red RGB component. Japanese RGB21 puts green on pin 19 and blue on pin 20, while European SCART expects them on pins 11 and 7. Synchronisation, audio and other connections differ as well. Physical compatibility does not mean electrical compatibility. Connecting a European television or monitor properly requires a correctly rewired RGB21-to-SCART adapter that also accounts for the necessary signal levels.
The HC-7's Japanese RGB21 port can carry video inputs for its overlay circuitry as well as RGB output. For ordinary viewing, the computer also provides RF television output and Monitor/VTR Record with composite video and audio outputs. Other connections include the cassette Data Recorder port, a Centronics-compatible printer port, two joystick or controller ports, two software cartridge slots and Reset. The Balance slider adjusts the relative audio mix. This extensive set of interfaces reflects the machine's intended role in combining computer displays with external video and sound sources.
The European JVC HC-7E and British HC-7GB differed from the original Japanese version. Their keyboards were localised and their video hardware used a TMS9929A suited to regional television systems. Standard export configurations lacked the characteristic Japanese firmware and did not provide its superimposing functions. Most surviving European examples also omit the complete HC-A602S-derived circuitry. The Balance slider disappeared, and the original Monitor/VTR Record output became a simpler Monitor connection. The HC-7E was designed for 220 V mains, whereas the HC-7GB was intended for 240 V. These models should not be described merely as the original Japanese HC-7 with different lettering. The complete audiovisual concept remains a distinguishing feature of the Japanese computer.
The HC-7 measured approximately 382 × 286 × 82 mm and weighed around 2.7 kg. Its Japanese electrical specification called for 100 V AC at 50 or 60 Hz with a rated consumption of about 13 W. At ¥84,800 it was not one of the cheapest eight-bit computers, but it offered specialised firmware and built-in functions that otherwise required extra peripherals. Period advertising and MSX Magazine reviews from late 1984 and early 1985 show that home computers were increasingly being used for more than games and programming. The Victor HC-7 illustrates the convergence of personal computing with the world of television, captions and home video during the 1980s.
Technické údaje / Specifications
Výrobce / Manufacturer: Victor Company of Japan, Ltd. (JVC), Japonsko / Victor Company of Japan, Ltd. (JVC), Japan
Model: Victor HC-7, originální japonská varianta JVC MSX1 s vestavěným superimposerem / Victor HC-7, original Japanese JVC MSX1 with internal video superimposer
Rok / Year: 1984
Země / Country: Japonsko / Japan
Typ / Type: Japonský osmibitový domácí počítač MSX1 s vestavěným analogovým Super Imposerem / Japanese eight-bit MSX1 home computer with built-in analogue video superimposer
CPU: Sharp LH0080A, kompatibilní se Zilog Z80A / Sharp LH0080A, Zilog Z80A-compatible CPU
Takt CPU / CPU clock: 3,58 MHz / 3.58 MHz
RAM: 64 KB operační RAM a samostatných 16 KB VRAM / 64 KB main RAM plus separate 16 KB VRAM
ROM: Přibližně 48 KB, hlavní MSX ROM plus 16KB rozšiřující firmware Victor BASIC, Tiny Joygraph, monitor a Printer Select / Approximately 48 KB including MSX system ROM and a 16 KB extra Victor firmware with Tiny Joygraph, monitor and Printer Select
Operační systém / Operating system: MSX BASIC 1.0, Victor BASIC a vestavěné aplikace Tiny Joygraph, Printer Select, strojový monitor a demo / MSX BASIC 1.0, Victor BASIC, built-in Tiny Joygraph, Printer Select, machine-code monitor and demo
Video / Graphics: Texas Instruments TMS9928A, 256 × 192 pixelů, 16 barev, sprity, text 40 × 24 znaků, vestavěné překrývání externího videa, JP-21 RGB vstup/výstup / Texas Instruments TMS9928A, 256 × 192 pixels, 16 colours, sprites, 40 × 24 text, built-in external video overlay and Japanese RGB21 input/output
Zvuk / Sound: General Instrument AY-3-8910A, 3 tónové kanály a šum, směšování s externím audiem a posuvník Balance / General Instrument AY-3-8910A, 3 tone channels and noise, external audio mixing and Balance slider
Média / Storage: MSX ROM cartridge, kazetový magnetofon přes Data Recorder, doplňkové programy a hry / MSX ROM cartridges, cassette via Data Recorder, optional programs and games
Rozhraní / Interfaces: Dva sloty MSX cartridge, RGB21/JP-21 vstup i výstup, Monitor/VTR Record s kompozitním videem a audiem, RF TV, magnetofon Data Recorder, paralelní tiskárna Centronics, 2 porty pro joystick nebo další ovladače, Reset a Audio Balance / Two MSX cartridge slots, Japanese RGB21 input/output, Monitor/VTR Record composite and audio, RF, cassette Data Recorder, Centronics printer, two game/controller ports, Reset and Audio Balance
Napájení / Power: Japonský model 100 V AC, 50/60 Hz, přibližný příkon 13 W. Evropská HC-7E používala 220 V a britská HC-7GB 240 V / Japanese model 100 V AC 50/60 Hz, approximately 13 W. HC-7E 220 V and HC-7GB 240 V.
Původní cena / Original price: 84 800 japonských jenů při uvedení v listopadu 1984 / ¥84,800 in Japan at launch in November 1984
Náš exemplář / Our machine

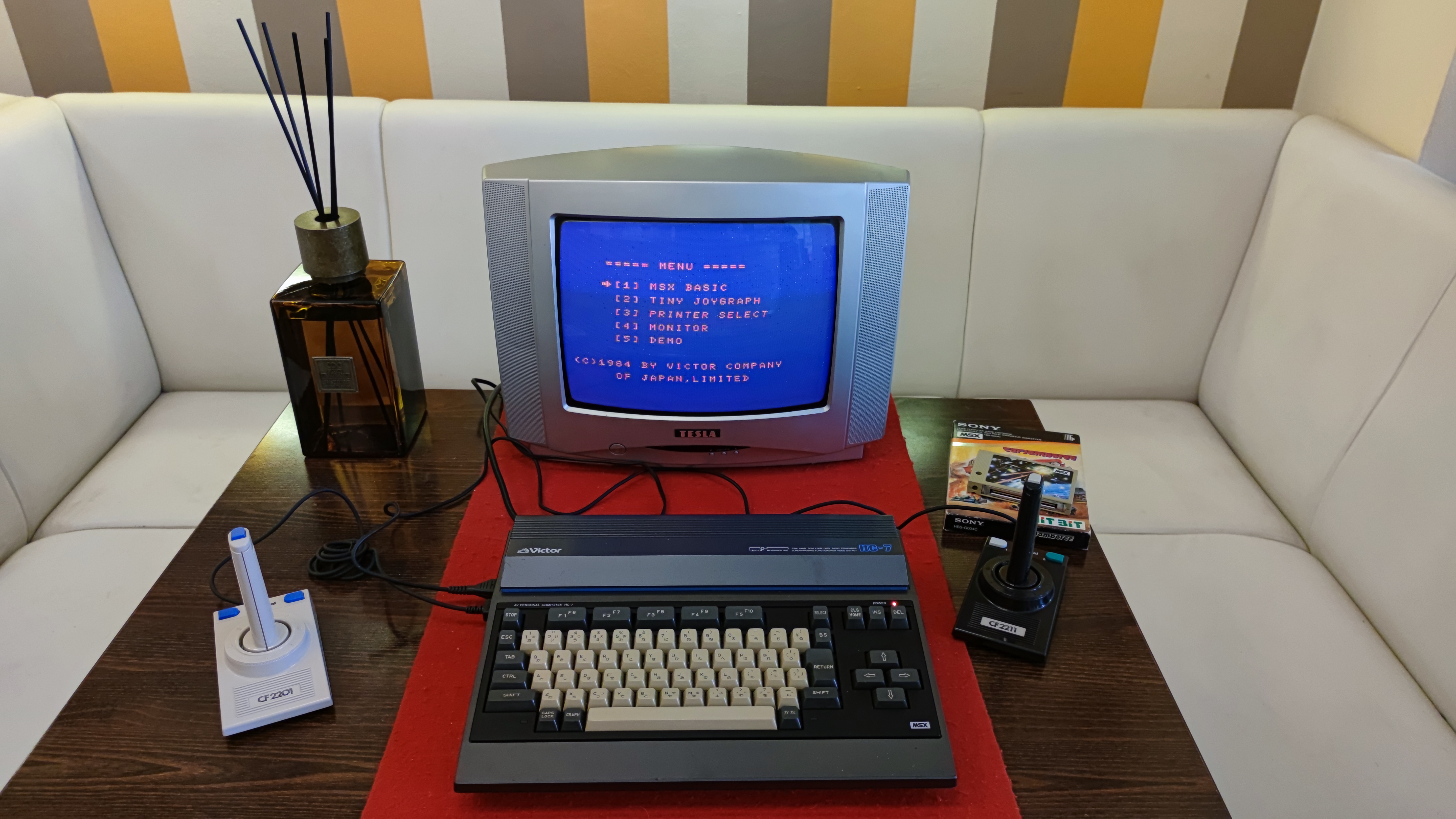

Můj Victor HC-7 je původní japonský model, nikoliv evropský HC-7E nebo britský HC-7GB. Počítač je funkční a na fotografiích ho ukazuji připojený k monitoru s joystickem a herní cartridgí. Galerie obsahuje také snímky zadních konektorů, výrobního štítku a vnitřních obvodů včetně elektroniky pro práci s videem.
Nejzajímavější bylo připojení přes RGB-21. Konektor vypadá stejně jako evropský SCART, ale má jiné zapojení. Nechtělo se mi vyrábět zvláštní redukci kvůli jednomu takovému počítači ve sbírce, a tak jsem zkusil obyčejný evropský SCART. Výsledkem bylo červené písmo úvodního menu na obrazovce. U obou konektorů se totiž shodou okolností červená složka nachází na pinu 15, zatímco zelená, modrá a další signály se neshodují. Se správnou redukcí by mělo být zobrazení barevné.
Líbí se mi i originální firmware s Tiny Joygraphem a monitorem. Neobvyklý Super Imposer, který dokáže překrývat grafiku přes vnější videosignál a míchat zvuk, je hlavním důvodem, proč je tento japonský HC-7 v mé sbírce tak zajímavý.
S pořízením tohoto japonského počítače mi výrazně pomohl Shinya Terasaki, můj přítel z Tokia. Zprostředkoval jeho nákup v Japonsku a postaral se o zaslání do České republiky.
My Victor HC-7 is the original Japanese model rather than the European HC-7E or British HC-7GB. It works, and the photographs show the computer connected to a monitor with a joystick and game cartridge. The gallery also contains images of its rear connections, factory label and internal circuitry, including components associated with video processing.
The most interesting problem was the RGB21 connection. Its connector looks exactly like European SCART, but the signals are wired differently. I did not feel like making a special adapter for what was the only computer with this connector in my collection, so I tried a normal European SCART connection. The startup menu appeared in red on the screen. The red RGB component coincidentally uses pin 15 in both systems, while the green, blue and other signals differ. A properly wired adaptor should restore the intended colours.
I also like the original firmware with Tiny Joygraph and the monitor program. The unusual Super Imposer, capable of overlaying computer graphics on external video and mixing sound, is the main reason why this Japanese HC-7 stands out in my collection.
My friend Shinya Terasaki from Tokyo helped me acquire this Japanese computer. He arranged its purchase in Japan and took care of shipping it to the Czech Republic.
