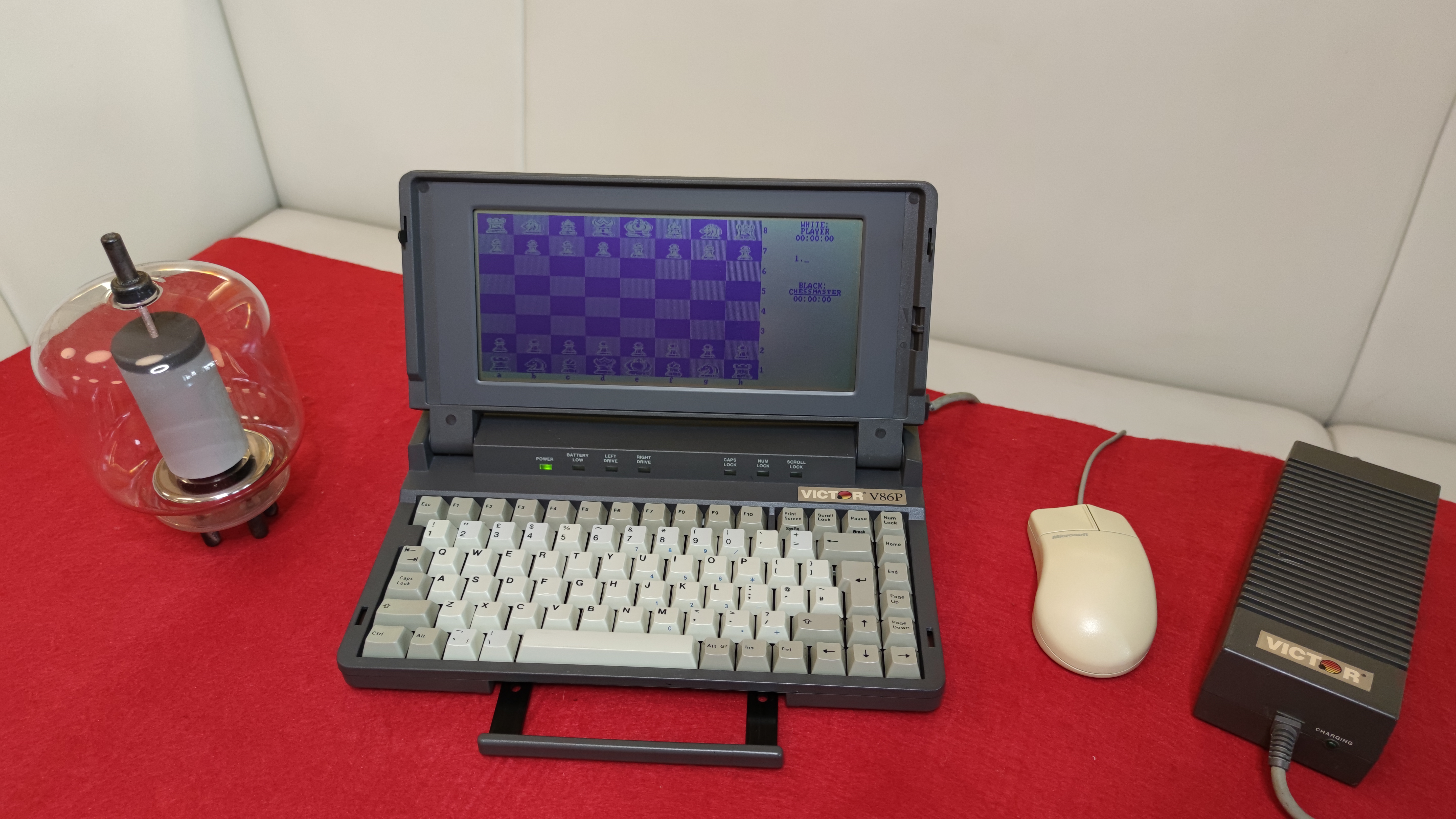

Victor V86P

Země / Country:
Tchaj-wan / Taiwan
Rok / Year:
1989
Česky / Czech:
Victor V86P byl uveden kolem roku 1989 jako kompaktní přenosný počítač kompatibilní se standardem IBM PC XT. Na rozdíl od staršího kufříkového Victor Vicki z roku 1984, jehož architektura vycházela z Victor 9000, dokázal V86P používat běžné programy a periferní zařízení určené pro počítače PC s operačním systémem MS-DOS. Společnost Victor Technologies měla americké kořeny, ale samotné notebooky V86P se vyráběly také na Tchaj-wanu. Útlá tmavě šedá skříň s výklopným displejem už odpovídá konstrukci pozdějších notebooků a je výrazným protipólem mnohem objemnějších přenosných strojů s vestavěným CRT.
Výrobce použil úsporný šestnáctibitový procesor Intel 80C86, tedy CMOS provedení architektury 8086. Podle originálního uživatelského manuálu pracuje na 10 MHz a nabízí přepnutí do režimu přibližně 4,77 MHz, například kvůli kompatibilitě se starším softwarem. V některých dobových a sběratelských popisech se rychlejší frekvence udává přesněji jako 9,54 MHz. Samotná hodnota na čipu neurčuje automaticky nastavení počítače při běhu. Matematický koprocesor není standardní součástí výbavy.
Základní paměťové konfigurace měly podle dokumentace 512 KB nebo více RAM s možností rozšíření až na 1 MB. V běžně prodávaném provedení bylo pro klasický DOS k dispozici 640 KB konvenční paměti, což je také hodnota potvrzená startovacím autotestem tohoto konkrétního počítače. Vlastní BIOS nabízí nastavení data a času, diskových jednotek, paměti i obrazového výstupu. Je doplněn hodinami reálného času a zálohovaným úložištěm nastavení CMOS.
Zajímavostí je vestavěný 9.5" pasivní LCD typu STN s nativním rozlišením 640 × 200 pixelů. Displej nemá elektrické podsvícení. Pro čitelnost využívá okolní světlo, které se odráží od vnitřní transreflexní vrstvy, takže za denního světla působí obraz kontrastně, zatímco v tmavé místnosti je téměř nečitelný. Modrofialové zabarvení obrazových bodů proti nazelenalému podkladu je charakteristické právě pro tuto konstrukci. Displej lze otevřít přibližně do úhlu 120 stupňů a jasnost zobrazení silně závisí na poloze očí a dopadajícím světle.
Grafická část je kompatibilní se standardem IBM CGA a má 16 KB videopaměti. Nabízí textové režimy 40 × 25 a 80 × 25 znaků, grafiku 320 × 200 pixelů ve čtyřech barvách a režim 640 × 200 bodů. Interní monochromatický LCD převádí barvy na čtyři odstíny jasu, kdežto vhodný externí monitor může zobrazit standardní barevné CGA režimy. Výstup pro monitor používá digitální signály TTL, nikoliv pozdější analogové VGA. K přepnutí z interní obrazovky na externí slouží klávesová kombinace.
Na pravé straně skříně se nachází vestavěná 3.5" disketová mechanika s kapacitou 720 KB. Druhá pozice mohla obsahovat další 720KB mechaniku nebo pevný disk. Existují konfigurace s interním přibližně 20MB diskem, jejichž mechanika používá krokový motor a plotny otáčené rychlostí 3 600 otáček za minutu. Disková výbava není u všech V86P stejná, proto je nutné rozlišovat konkrétní osazení od nabídky výrobce. Přenos souborů usnadňovaly rovněž standardní sériové a paralelní porty.
V86P má dva sériové porty RS-232C, paralelní rozhraní pro tiskárnu, konektor pro externí klávesnici a digitální výstup pro externí CGA monitor. K dispozici je také vlastní rozšiřující konektor EXT BUS, na kterém jsou vyvedené signály osmibitové sběrnice kompatibilní s ISA. Pro jeho použití je ale potřeba odpovídající rozšiřující modul, běžnou ISA kartu nelze zasunout přímo do skříně notebooku. Kompaktní 83klávesová klávesnice využívá i vložený numerický blok aktivovaný klávesou Num Lock. Na přední hraně je vysouvací madlo pro přenášení.
Výrobce počítal se dvěma režimy napájení. Běžně se používal externí síťový adaptér, ale existovala i odnímatelná nabíjecí NiCd baterie. Původní uživatelský manuál ji uvádí jako příslušenství, stejně jako samostatný externí numerický blok a rozšiřující šasi. Hodiny a nastavení CMOS jsou zálohované nezávisle na hlavním provozním akumulátoru. Chybějící hlavní baterie tedy automaticky neznamená, že musí být porouchaná paměť CMOS, a případná chyba kontrolního součtu nastavení se diagnostikuje odděleně.
Počítač zvládá MS-DOS 3.3 a pozdější kompatibilní verze DOSu. Díky CGA grafice bylo možné spouštět i raná grafická prostředí pro PC, ale omezené rozlišení displeje a především absence podsvícení nebyly pro grafickou práci ideální. V dobových československých poměrech šlo o mimořádně drahý profesionální přenosný počítač. Retrospektivní česká recenze jej cenově přirovnává k automobilu Škoda Favorit, avšak bez dohledaného dobového ceníku není vhodné uvádět přesnou československou prodejní cenu. Nástupnický Victor V286P přinesl procesor řady 80286 a další modernizaci konstrukce.
English / Anglicky:
The Victor V86P was introduced around 1989 as a compact laptop compatible with the IBM PC XT standard. Unlike the much larger 1984 Victor Vicki transportable, which followed the proprietary Victor 9000 architecture, the V86P could use conventional IBM PC software and peripherals under MS-DOS. Victor Technologies had American roots, but V86P computers were also manufactured in Taiwan. Its slim dark grey clamshell design was already recognisably similar to later notebook computers and provided a striking contrast to the bulky CRT equipped transportables of the earlier decade.
The machine uses the low power Intel 80C86, a CMOS implementation of the sixteen bit 8086 architecture. The original user's manual specifies a 10 MHz operating speed with the option to switch down to about 4.77 MHz for compatibility with older software. Some technical reviews give the faster clock more precisely as 9.54 MHz. The chip's rated speed alone does not establish its currently selected operating frequency. A mathematical coprocessor was not part of the standard configuration.
Documented base memory options included 512 KB and higher configurations expandable to 1 MB. Many DOS systems provided 640 KB of conventional RAM, and the startup self test on this particular example confirms that precise amount. Its system BIOS includes configuration options for the date and time, drive types, memory and video output. A real time clock and a separately backed CMOS configuration store complete the system.
The built in 9.5" passive STN LCD has a native resolution of 640 × 200 pixels. There is no electric backlight. Instead the display relies on surrounding light reflected by a transflective layer, giving good readability in daylight but poor visibility in a dark room. Bluish purple pixel colouring against a greenish background is a characteristic appearance of this display design. The lid opens to approximately 120 degrees, and readability depends strongly on viewing position and incident light.
The graphics hardware is IBM CGA compatible with 16 KB of video memory. It supports 40 × 25 and 80 × 25 text, 320 × 200 graphics with four colours and 640 × 200 graphics. The built in monochrome LCD represents colour graphics using four grey levels, while a suitable external monitor can display the standard colour CGA modes. Its external video connector uses digital TTL signals rather than the analogue VGA standard introduced later. A keyboard shortcut switches the active video output.
An internal 3.5" 720 KB floppy disk drive occupies the right hand side. The other drive bay could hold a second 720 KB floppy drive or a hard disk. Some versions were equipped with an approximately 20 MB internal hard disk, using a stepper motor and platters spinning at 3,600 rpm. Storage equipment varied between machines, so the specification of the complete product range should not automatically be attributed to every surviving example. Standard serial and parallel interfaces made file transfer and peripheral connection possible.
The V86P provides two RS-232C serial ports, a parallel printer interface, an external keyboard connector and a digital output for an external CGA monitor. Its proprietary EXT BUS connector carries signals compatible with the eight bit ISA bus, although a matching expansion chassis is required rather than directly inserting a standard ISA card into the laptop. The compact 83 key keyboard provides an embedded numeric keypad selected with Num Lock. A retractable carrying handle is incorporated into the front edge.
Two power options were offered. An external mains adapter was normally used, but a removable rechargeable NiCd main battery was also available. The owner's manual describes it along with optional external numeric keys and expansion equipment. The real time clock and CMOS settings have backup circuitry independent from the removable main operating battery. Missing the main battery therefore does not automatically explain a CMOS checksum fault, which must be diagnosed separately.
MS-DOS 3.3 and later compatible DOS releases could be used, together with early graphical environments for IBM PC compatibles. Nevertheless, the CGA display resolution and especially the lack of backlighting limited the comfort of graphics work. The V86P was an expensive professional laptop in the Czechoslovak market. A Czech retrospective review compares its price with that of a Škoda Favorit car, but without a contemporary local price list it is not possible to give a verified selling price. The later Victor V286P adopted an 80286 class processor and updated the concept.
Technické údaje / Specifications
Výrobce / Manufacturer: Victor Technologies, americká značka, výroba Tchaj-wan / Victor Technologies, US brand, manufactured in Taiwan
Model: Victor V86P, model 4001-3-046, sériové číslo 005010902 / Victor V86P, model 4001-3-046, serial 005010902
Rok / Year: 1989
Země / Country: Tchaj-wan / Taiwan
Typ / Type: Přenosný počítač IBM PC XT kompatibilní s pasivním LCD / IBM PC XT compatible laptop with passive LCD
CPU: Intel 80C86, CMOS 16bitový procesor bez FPU / Intel 80C86, CMOS sixteen bit CPU without FPU
Takt CPU / CPU clock: 4,77 MHz nebo nominálně 10 MHz podle nastavení, uváděno též 9,54 MHz / 4.77 MHz or nominal 10 MHz selectable, also listed as 9.54 MHz
RAM: 640 KB rozpoznaných v tomto exempláři, konfigurace řady 512 KB až 1 MB / 640 KB detected in this example, product configurations 512 KB to 1 MB
ROM: IBM PC XT kompatibilní Modular BIOS Ver 3.1, datum 20. 12. 1989, kapacita ROM nepotvrzena / IBM PC XT compatible Modular BIOS Ver 3.1 dated 20 December 1989, ROM size unverified
Operační systém / Operating system: IBM PC kompatibilní MS-DOS 3.3 nebo Victor DOS 4.01a, případně další DOS a vhodné aplikace Windows / IBM PC compatible MS-DOS 3.3 or Victor DOS 4.01a, other DOS versions and compatible Windows software
Video / Graphics: 9.5" pasivní STN LCD bez podsvícení, 640 × 200, čtyři stupně šedi, CGA kompatibilní, 16 KB VRAM, externí TTL monitor / 9.5" unlit passive STN LCD, 640 × 200, four grey levels, CGA compatible, 16 KB VRAM, external TTL monitor
Zvuk / Sound: Jednoduchý vnitřní PC beeper / Simple internal PC beeper
Média / Storage: 3.5" FDD 720 KB, volitelný druhý FDD 720 KB nebo HDD okolo 20 MB, v uživatelském popisu tohoto exempláře uveden HDD 20 MB / 3.5" 720 KB floppy, optional second 720 KB floppy or approximately 20 MB HDD, owner's description reports a 20 MB HDD in this example
Rozhraní / Interfaces: 2× RS-232C COM, LPT paralelní port, externí CGA TTL monitor, externí XT klávesnice, proprietární EXT BUS s 8bitovými ISA signály / Two RS-232C COM, LPT parallel, external CGA TTL monitor, external XT keyboard, proprietary EXT BUS carrying eight bit ISA signals
Napájení / Power: Externí adaptér, štítek notebooku 8,5 V DC, 1 A, volitelná odnímatelná NiCd baterie, u tohoto kusu chybí / External adapter, computer label 8.5 V DC 1 A, optional removable NiCd battery, missing on this unit
Rozměry / Dimensions: 310 × 270 × 45 až 50 mm, přibližně 3,41 kg bez baterie / 310 × 270 × 45 to 50 mm, approximately 3.41 kg without battery
Původní cena / Original price: Velmi drahý profesionální notebook, česká dobová retrospektivní recenze jej srovnává s cenou Škody Favorit, přesná československá cena nedoložena / Expensive professional laptop, a Czech retrospective compares its price with a Škoda Favorit, exact Czechoslovak price unverified
Náš exemplář / Our machine
Můj Victor V86P je funkční a má originální externí napájecí adaptér. Hlavní dobová baterie se nedochovala. Počítač používám se svým pasivním LCD, jehož namodralý obraz je dobře čitelný především za dostatečného světla. Na fotografii startovací diagnostiky je patrný Modular BIOS 3.1 s datem 20. prosince 1989. Test potvrdil správně rozpoznaných 640 KB RAM. Původní upozornění při startu jsem následně odstranil správným nastavením BIOSu.
Výrobní štítek uvádí model 4001-3-046, sériové číslo 005010902, napájení 8,5 V DC, 1 A a Made in Taiwan. Kamarád Tony Lhotský mi vyprávěl, že na přenosném počítači Victor pracoval už kolem roku 1989 u SNB. Není však jisté, zda si vybavuje právě V86P, nebo pozdější V286P, takže jde o jeho osobní vzpomínku, nikoliv doložené nasazení tohoto modelu u bezpečnostních složek.
My Victor V86P is working and has its original external power adapter. The removable main battery has not survived. I use the machine with its passive LCD, whose bluish display is clearly readable mainly in good ambient light. The photographed startup diagnostics show Modular BIOS 3.1 dated 20 December 1989. The memory test confirmed 640 KB of RAM. I subsequently cleared the original startup warning by correctly configuring the BIOS.
The factory plate identifies model 4001-3-046, serial number 005010902, an 8.5 V DC, 1 A rating and Made in Taiwan. My friend Tony Lhotský recalled using a portable Victor computer while working for the Czechoslovak security service around 1989. It is unclear whether he remembers this V86P or the later V286P, so his recollection cannot be taken as proof that this particular model was used by that organisation.
Zdroje / Sources
https://www.manualslib.com/manual/3123698/Victor-V86p.html
https://www.manualslib.com/manual/3123698/Victor-V86p.html?page=37
https://notebook.cz/clanky/ostatni/2010/victor-v86p-retro-recenze
https://knm.org.uk/blog/2017/04/getting-things-running/
https://www.computinghistory.org.uk/det/75449/Victor-V86P/
Fotodokumentace / Photo documentation
