Wang 710-1

WANG 710-1, profesionální jednotka s pevným a vyjímatelným magnetickým diskem a původní příručkou / WANG 710-1 professional fixed and removable magnetic disk drive with original manual
←
→
Youtube video →

Země / Country:

USA / United States

Rok / Year:

1971/1972

Česky / Czech:

WANG 710-1 patří k neobvyklým profesionálním úložištím z počátku sedmdesátých let. Společnost Wang Laboratories jej nabízela pod označením Model 710-1 Fixed/Removable Disc Drive jako rozšíření programovatelných stolních kalkulátorů a výpočetních systémů řady Wang 700. Základem je magnetická disková mechanika se dvěma tuhými disky, jedním pevně uloženým a druhým vyjímatelným. Na rozdíl od pozdějších malých pevných disků jde o rozměrný samostatný stroj s mechanickým pohonem, vedením čtecích a zapisovacích hlav a řídicí elektronikou. Samotná jednotka není autonomní počítač, nýbrž periferie závislá na kompatibilním systému Wang.

WANG 710-1 lze doložit již v roce 1971. Dobový technický list modelu je evidován s datem listopad 1971 a americký časopis Datamation o jednotce informoval 15. prosince téhož roku. Článek ji popisoval jako nové diskové úložiště pro programovatelné kalkulátory Wang a uváděl tehdejší dodací lhůtu šest měsíců. Dochovaný referenční manuál pro 710-1 je naproti tomu v archivu Wang Museum veden rokem 1972. Právě proto se v historických pramenech setkáváme s oběma letopočty. Rok 1971 označuje nejpozději doloženou dobovou nabídku zařízení, rok 1972 je spojený s pozdější dokumentací.

Wang Laboratories vznikla v roce 1951 v americkém Massachusetts. Její zakladatel, fyzik An Wang, vybudoval firmu, která se prosadila zejména elektronickými kalkulátory a později profesionálními počítačovými a kancelářskými systémy. Řada Wang 700 se objevila již před začátkem sedmdesátých let a představovala více než běžné kalkulačky. Šlo o programovatelné výpočetní stroje schopné uchovávat postupy a pracovat s řadou přídavných zařízení. Svým určením patřily do technických kanceláří, laboratoří, firemních pracovišť i dalších odborných provozů.

Mezi hostitelské systémy patřily také Wang 700C a Wang 720C. Výkonnější provedení řady nabízela magnetickou feritovou paměť, výpočetní programy a podle modelu displej složený z doutnavkových číslic Nixie. Wang 720C měl dvě řady po šestnácti číslicích a vestavěnou kazetovou mechaniku pro ukládání programů a dat. Připojovat bylo možné tiskárny, souřadnicové zapisovače, čtečky děrných médií, komunikační rozhraní a externí paměťová zařízení. Disková jednotka 710-1 otevírala této platformě jiný způsob uchovávání informací, než jaký nabízely kazety a pásky.

Cena naznačuje, pro koho bylo takové vybavení určeno. V dobovém americkém ceníku z roku 1971 figuroval WANG 710-1 za 6 000 dolarů. Samotný Wang 720C byl ve stejné době uváděn se základní cenou 7 000 dolarů. Přidání jediné diskové periferie tak mohlo znamenat náklad blížící se ceně dalšího výpočetního stroje. Další vybavení, například tiskárny, plottery a rozhraní, cenu celé sestavy dále zvyšovalo. Nelze ale bez dokladů přisuzovat konkrétní jednotce astronomické částky uváděné někdy pro rozšířené profesionální instalace.

Nejzajímavější konstrukční vlastností je kombinace pevného a vyjímatelného magnetického disku. Jeden zůstával uvnitř mechaniky a druhý mohla obsluha vyjmout a uložit odděleně. Vyměnitelné médium tak umožňovalo uchovat různé datové sady, přenášet je a později se k nim vracet. Oproti disketám známým z osmdesátých let jde o tuhé kovové plotny s magnetickou vrstvou. Rozměrné mechanické díly, rameno s hlavami i samostatná elektronika odpovídají technologii, která předcházela pozdějším kompaktním pevným diskům.

Dobový článek Datamation pro prvotně nabízený WANG 710-1 uváděl celkovou kapacitu 256 kilobajtů, po 128 kilobajtech pro pevný a vyjímatelný disk. V binárním přepočtu jde o 262 144 bajtů pro celou sestavu. V dokumentaci k dochovaným kusům se zároveň mohou objevovat údaje vztahované k jedné plotně nebo k jejím jednotlivým stranám. Při porovnávání technických parametrů je důležité nezaměnit kapacitu celé jednotky, jedné plotny a jedné záznamové plochy. Uvedená dobová obchodní specifikace je bezpečným dokladem toho, s jakou kapacitou byl model na konci roku 1971 veřejně nabízen.

Velkou výhodou diskové paměti byl přímý přístup k uloženým informacím. U magnetofonových pásek se muselo médium převíjet až k požadovanému místu. U magnetického disku mohly řídicí obvody nastavovat hlavy nad příslušnou stopu na otáčející se plotně. To umožňovalo pružnější práci s programy a daty, včetně opakovaného načítání a přepisování vybraných oblastí. Disk tedy nebyl pouze záložním úložištěm. Mohl sloužit i jako běžná externí pracovní paměť pro programy a soubory vytvářené na připojeném systému Wang.

Samotné uvedení takového zařízení do provozu vyžadovalo výrazně více péče než u dnešních úložišť. Magnetické plochy a čtecí hlavy jsou citlivé na mechanické poškození, prach, chybné usazení disku nebo poruchy pohonu. Konstrukce zahrnuje přesné vedení hlavy, motorické části, ovládací panel a velkou sestavu elektronických desek. Pro servis i správné zacházení byl nezbytný originální manuál. Zachování takové periferie dnes znamená uchovat nejen skříň a její vzhled, ale i původní mechanismus, elektroniku a případně použitelná média.

Historické doklady o modelu 710-1 se dochovaly. Old Calculator Museum zveřejňuje dobový technický list a cenu z roku 1971, Wang Museum eviduje referenční manuál označený rokem 1972. Mnohem obtížnější je určit, kolik fyzických mechanik přežilo dodnes. Z dostupných veřejných podkladů nevyplývá ověřený počet exemplářů. Vzácnost tohoto typu je zřejmá z jeho specializovaného použití a obtížné dostupnosti, ale bez systematického přehledu soukromých a muzejních sbírek nelze prohlásit konkrétní kus za jediný dochovaný na světě.

English / Anglicky:

The WANG 710-1 is an unusual professional storage peripheral from the early 1970s. Wang Laboratories marketed it as the Model 710-1 Fixed/Removable Disc Drive, an expansion unit for the Wang 700 series of programmable desktop calculators and computing systems. Its central feature is a magnetic disk mechanism with two rigid disks, one fixed inside the unit and another removable by the operator. Unlike later compact hard drives, this is a substantial stand-alone machine with a mechanical drive, a precisely guided read/write head assembly and extensive control electronics. The 710-1 is not an independent computer but a peripheral designed to operate with a compatible Wang host.

The model is documented as early as 1971. A contemporary product data sheet is catalogued as November 1971, while the American magazine Datamation reported the drive in its issue of 15 December 1971. That announcement described new disk storage for the Wang programmable calculator family and quoted a lead time of six months. A surviving reference manual for the 710-1 is separately listed by the Wang Museum under 1972. The two dates commonly associated with the model therefore have different meanings: a documented commercial offering in 1971 and subsequent technical documentation dated 1972.

Wang Laboratories was founded in Massachusetts in 1951 by the physicist An Wang. It became an influential supplier of electronic calculators and later of professional computing and office equipment. The Wang 700 family appeared before the 1970s and went well beyond the capabilities of ordinary desk calculators. These were programmable systems that could retain calculation procedures, process data and interact with many external devices. Their main customers included engineering offices, scientific laboratories, commercial organisations and other professional users.

Compatible host systems included the Wang 700C and 720C. Advanced members of the family offered magnetic core memory, programmable calculation and, in some configurations, Nixie tube numerical displays. The Wang 720C used two rows of sixteen Nixie digits and included a cassette mechanism for program and data storage. A wide range of accessories was available, including printers, plotting writers, punched-media readers, communications interfaces and external memory expansions. The WANG 710-1 gave these systems an important alternative to sequential cassette and tape storage.

The original price shows the professional nature of the equipment. A 1971 American price list named the WANG 710-1 at US$6,000. At around the same time the basic Wang 720C was listed for US$7,000. Adding a single disk drive could therefore cost almost as much as another calculator system, even before optional printers, plotters and interfaces were purchased. The figures also explain why such machines were rarely ordinary household possessions. Unverified prices quoted for exceptionally large installations should not be mistaken for the documented list price of this particular disk unit.

The most distinctive mechanical feature was the combination of fixed and removable magnetic storage. One disk remained permanently installed, while the second could be removed and stored separately. Interchangeable media allowed operators to preserve different collections of programs and data, transport them and return to them later. These were rigid magnetic recording surfaces rather than the flexible floppy disks familiar from 1980s home computers. The large moving parts, head-positioning assembly and dedicated electronic circuitry reflect the technology that preceded the later miniature hard disk.

The contemporary Datamation announcement specified a total capacity of 256 kilobytes for the initial WANG 710-1, divided into 128 kilobytes for the fixed disk and 128 kilobytes for the removable one. In binary units, the advertised combined figure is 262,144 bytes. Other technical descriptions can refer instead to the capacity of a single platter or a recording surface. In reading such specifications it is essential to distinguish the whole drive from an individual disk and from one side of that disk. The period advertisement establishes what capacity was publicly associated with the model in late 1971.

Direct access was a major practical advantage over sequential magnetic tape. A tape had to move until the required portion of a recording reached the head. In a disk drive, the electronics could position the heads over the appropriate track on a rotating magnetic surface. This made repeated retrieval, updating and reusing particular regions of stored information more flexible. The drive was therefore not merely a backup device. It could also function as working external storage for programs and data used by the connected Wang system.

Operating and maintaining a device of this kind required much more attention than using a modern storage device. Magnetic recording surfaces and read/write heads can be damaged by dust, incorrect disk placement, poor mechanical alignment or drive faults. The mechanism contains moving parts, a head assembly, control panel and large assemblies of electronics. The original operating manual is essential for correct handling and diagnosis. Preserving a 710-1 today means protecting the mechanism, electronics and usable recording media, not simply displaying its exterior case.

Historical documentation for the 710-1 survives. Old Calculator Museum identifies a contemporary product sheet and original price information, while the Wang Museum lists a 1972 reference manual. Establishing how many complete physical drives still exist is much harder. No reliable worldwide census is provided by these sources. The specialised nature of the device and the scarcity of documented surviving examples justify describing it as exceptionally rare, but do not establish that any particular unit is the sole remaining example.

Technické údaje / Specifications

Výrobce / Manufacturer: Wang Laboratories, Inc., Massachusetts, USA / Wang Laboratories, Inc., Massachusetts, United States

Model: 710-1

Rok / Year: 1971/1972

Země / Country: USA / United States

Typ / Type: Profesionální externí magnetická disková jednotka s pevným a výměnným diskem / Professional fixed/removable magnetic disk storage peripheral

CPU: Nejde o samostatný počítač, řízení probíhá z kompatibilního systému Wang 700 / Not a standalone computer, controlled by a compatible Wang 700 system

Takt CPU / CPU clock: Nevztahuje se na periferní diskovou mechaniku / Not applicable to the disk peripheral

RAM: Nevztahuje se, kapacita se týká magnetických disků, nikoli RAM / Not applicable, capacity refers to magnetic disks rather than RAM

ROM: Speciální řídicí elektronika diskové jednotky, nikoli standardní systémová ROM počítače / Dedicated disk control electronics, not standard computer system ROM

Operační systém / Operating system: Žádný samostatný OS, přístup a diagnostika prostřednictvím kompatibilního systému Wang / No independent OS, access and diagnostics through compatible Wang system

Video / Graphics: Bez vlastního obrazového výstupu / No independent video output

Zvuk / Sound: Bez počítačového zvukového čipu, elektromechanický pohon / No computer sound chip, electromechanical drive

Média / Storage: Pevný a vyjímatelný magnetický disk. Dobový tisk z roku 1971: 256 KiB celkem (128 KiB + 128 KiB). Manuál sbírkového kusu podle majitele: 262 144 B na plotnu / Fixed and removable disks. 1971 trade press: 256 KiB total (128 KiB + 128 KiB). Collector's manual reported as 262,144 B per platter

Rozhraní / Interfaces: Specializované připojení k systémům Wang řady 700, disk ovládaný z hostitelského systému / Dedicated connection to Wang 700 family systems, controlled by the host

Napájení / Power: Vlastní napájení diskové jednotky, přesné síťové hodnoty podle výrobního štítku / Dedicated drive power supply, exact mains rating depends on unit label

Původní cena / Original price: 6000 USD podle amerického ceníku z roku 1971 / US$6,000 according to a 1971 American price list

Náš exemplář / Our machine

Česky / Czech:

V mé sbírce v Žatci je WANG 710-1, jehož hmotnost dosahuje přibližně 65 kg. Dochoval se spolu s původním manuálem, magnetickými plotnami a klíčky. Jedna plotna je výměnná, druhá zůstává pevně uvnitř mechaniky. Přes svůj věk je jednotka funkční při formátování, autotestech a dalších základních zkouškách, které jsem provedl. Zkoušky jsem provedl bez hostitelského počítače Wang 700C nebo 720C, které ve sbírce nemám.

V dokumentaci svého exempláře uvádím kapacitu 262 144 bajtů na jednu plotnu, tedy 131 072 bajtů na jednu její stranu. Tento údaj zachovávám jako informaci z mého manuálu, odlišnou od souhrnné kapacity uvedené v dobovém článku z roku 1971. Na fotografiích předvádím otevírání krytu, manipulaci s výměnným diskem, vnitřní mechanismus a odkrytou elektroniku.

Nevím o dalším veřejně zdokumentovaném kompletním kusu. Při hledání na internetu jsem jej nenašel a fotografie tohoto modelu sdílená na Pinterestu pochází právě z mého exempláře. Neznamená to, že žádný jiný kus neexistuje, ale i bez podobného prvenství jde pro mou sbírku o mimořádný exponát. 🙂

English / Anglicky:

My collection in Žatec includes a WANG 710-1 weighing approximately 65 kg. The unit survives together with its original manual, magnetic disk platters and keys. One platter is removable while the other remains fixed inside the mechanism. Despite its age, the drive is operational in formatting procedures, self-tests and other basic checks I have carried out. The tests were performed without a Wang 700C or 720C host computer, neither of which is in my collection.

The documentation supplied with my example specifies 262,144 bytes per platter, or 131,072 bytes per recording side. I preserve this as a figure from my own manual, distinct from the combined capacity reported in the 1971 trade press. The photographs show the cover being opened, the removable disk being handled, the internal mechanism and the electronic assemblies exposed.

I do not know of another publicly documented complete example. My searches have not found one, and the photograph of this model circulating on Pinterest is from my own unit. That does not prove that no others survive, but it certainly makes the 710-1 an exceptional exhibit in my collection. 🙂

Zdroje / Sources

https://www.bitsavers.org/magazines/Datamation/19711215.pdf

https://oldcalculatormuseum.com/a-wang710-1-1.html

https://oldcalculatormuseum.com/s-wang720.html

https://www.wangmuseum.nl/boards-and-manuals/

https://www.wang2200.org/emu/html/disk_cheatsheet.html

https://www.oldcalculatormuseum.com/advert.html

Fotodokumentace / Photo documentation



WANG 710-1 s původním manuálem položeným na zavřeném horním krytu / WANG 710-1 with original manual lying on closed top cover
WANG 710-1, odkrytá pevná magnetická plotna a mechanismus hlav / WANG 710-1 fixed magnetic disk and read/write head mechanism
WANG 710-1 s otevřenou spodní skříní elektroniky a horní mechanikou / WANG 710-1 open lower electronic cabinet and top disk mechanism
Nasazování výměnného disku do WANG 710-1 / Removable disk being positioned over WANG 710-1 spindle
WANG 710-1, zdvižená výměnná plotna nad pevně umístěným diskem / WANG 710-1 removable platter lifted from fixed disk beneath
WANG 710-1, detail vedení čtecí a zapisovací hlavy / WANG 710-1 read/write head positioning assembly close-up
WANG 710-1, vyklopená elektronika a desky plošných spojů / WANG 710-1 opened electronic chassis with circuit boards
WANG 710-1, detail osazených elektronických desek a svazků vodičů / Close-up of WANG 710-1 populated boards and wiring harness
WANG 710-1 se zavřeným horním krytem a ovládacím panelem / WANG 710-1 with upper lid closed and control panel visible
Disková jednotka WANG 710-1 se zavřeným krytem a čelním ovládacím panelem / WANG 710-1 drive with closed cover and front control panel

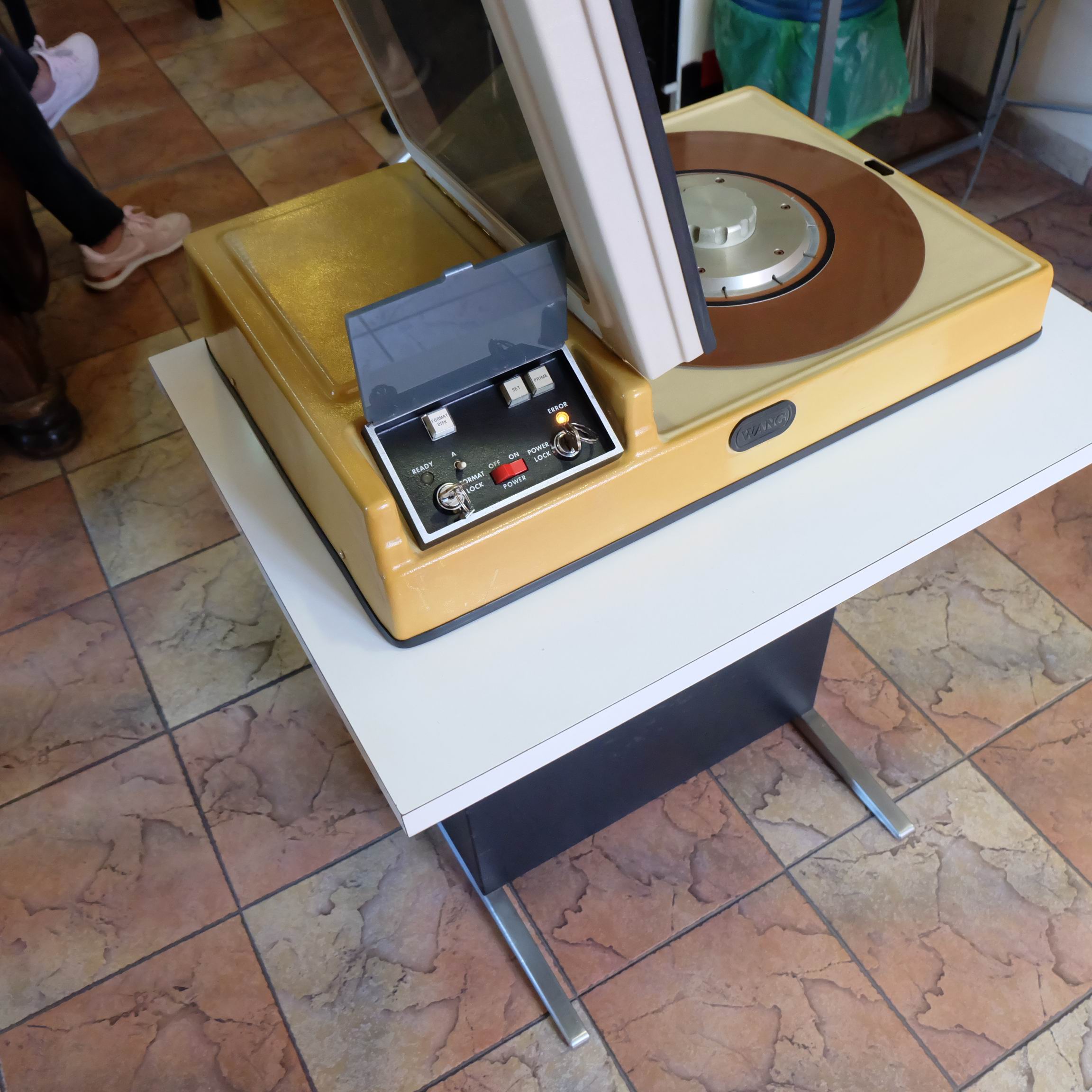

Otevřený WANG 710-1 s magnetickou plotnou a odklopeným krytem / Open WANG 710-1 with disk platter and raised safety lid
Manipulace s výměnnou magnetickou plotnou nad jednotkou Wang 710-1 / Person holding removable rigid magnetic platter above Wang 710-1
Výměnný disk WANG 710-1 při manipulaci na pracovním stole / WANG 710-1 removable disk handled by operator at workstation
Detail ramene hlavy a magnetické plotny WANG 710-1 / Close-up of WANG 710-1 head arm and magnetic disk surface
Čelní ovládací panel WANG 710-1 s kontrolkami a klíčovými přepínači / WANG 710-1 front control panel with indicators and key switches
Servisní pohled na motor a elektronické moduly WANG 710-1 / WANG 710-1 service view of motor and electronic circuit boards
WANG 710-1, vnitřní kabeláž a zadní strana elektronického rámu / WANG 710-1 lower cabinet wiring and back of electronics panel
WANG 710-1, otevřená technická příručka s fotografiemi mechaniky / WANG 710-1 original manual open with technical photographs
